選用TVS二極管需要哪些技巧

發表日期:2021-03-12瀏覽:1928

  在TVS二極管選型的時候,相信很多人對此不是很了解,今天東沃電子的小編也是整理了一些關于TVS二極管選型的一些技巧,分享給大家,接下來就讓我們一起來看看詳細的介紹吧。

  TVS二極管7點選型技巧:

  1、確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。

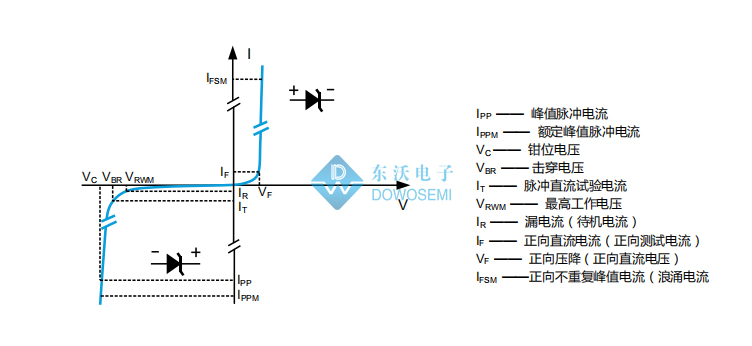

  2、TVS額定反向關斷VWM 應大于或等于被保護電路的最大工作電壓。若選 用的VWM 太低,器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓,并行連接分電流。

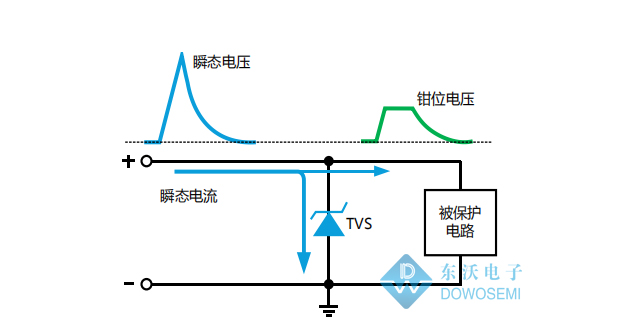

  3、 TVS 的最大箝位電壓VC 應小于被保護電路的損壞電壓。

  4、在規定的脈沖持續時間內,TVS 的最大峰值脈沖功耗PM 必須大于被保護電路內可能出現的峰值脈沖功率。在確定 最大箝位電壓后,其峰值脈沖電流應大于瞬態浪涌電流。

  5、對于數據接口電路的保護,還必須注意選取具有合適電容C 的TVS 器件。

  6、根據用途選用TVS 的極性及封裝結構。交流電路選用雙極性TVS較為合理;多線保護選用TVS 陣列更為有利。

  7、溫度考慮。瞬態電壓抑制器可以在-55~+150之間工作。如果需要TVS在一個變化的溫度 工作,由于其反向漏電流ID是隨增加而增大;功耗隨TVS結溫增加而下降,從+25到+175.大約線性下降50%雨擊穿電壓VBR 隨溫度的增加按一定的系數增加。因此,必須查閱有關產品資料,考慮溫度變化對其特性的影響。

  以上內容就是關于“選用TVS二極管需要哪些技巧?”的詳細介紹了,看完后相信大家對此都有了一定的了解了吧,后期想要了解更多關于TVS二極管的相關內容,可以持續關注東沃電子,我們是一家專業生產保護電子器件的供應廠商,供應的產品有:TVS瞬變電壓抑制二極管、ESD靜電保護器件、壓敏電阻、陶瓷氣體放電管、自恢復保險絲、半導體放電管等,種類繁多,型號齊全,并且免費提供選型和技術支持服務。
