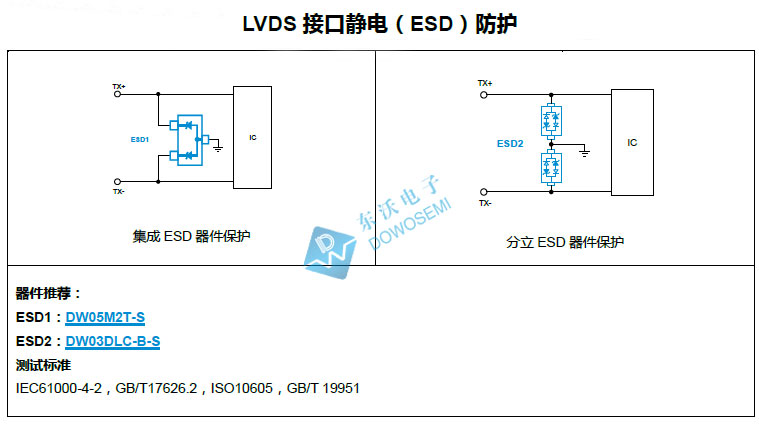

關于LVDS接口靜電ESD保護方案，之前就科普過。今天，東沃電子技術為大家分享最新的LVDS接口ESD靜電保護方案圖，如下：

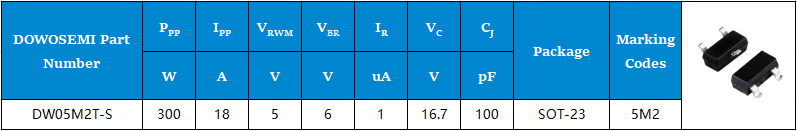

從圖中可以看出，LVDS接口靜電保護方案從集成ESD器件和分立ESD器件來設計的。集成ESD器件保護方案選用了ESD二極管DW05M2T-S，具體參數詳情如下：

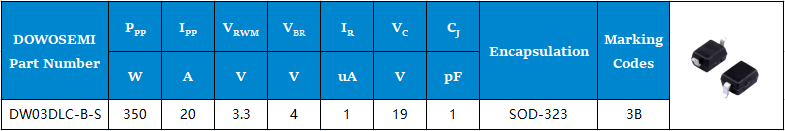

分立ESD器件保護方案選用了2個ESD二極管DW03DLC-B-S，具體參數詳情如下：工作電壓：3.3V
擊穿電壓：4V
鉗位電壓：19V
峰值脈沖電流：20A
峰值脈沖功率：350W
結電容：1pF
漏電流：1uA
封裝形式：SOD-323

想了解更多有關LVDS接口靜電（ESD）防護方案，東沃電子從方案設計、EMC測試、器件選型、樣品申請等一站式為您服務，詳情咨詢：137 5773 6996（微信同號）余經理
